Пункт коммерческого учёта электроэнергии типа ПКУ-6(10) «Контакт»

Пункт коммерческого учёта электроэнергии типа ПКУ-6(10) «Контакт» предназначен для измерения и учёта активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6-10кВ, частотой 50 Гц; а так же для использования в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по каналам телемеханики. Применяется на воздушных линиях электропередач на границах раздела балансовой принадлежности по стороне 6-10кВ на предприятиях, осуществляющих самостоятельные взаиморасчеты с поставщиками или потребителями электроэнергии.

Конструктивные и функциональные особенности:

• высокая заводская готовность, простота и удобство монтажа непосредственно на существующих опорах ЛЭП при помощи монтажного комплекта;

• ремонтопригодность за счет применения типового оборудования;

• возможность построения различных схем учета: 2ТТ и 2ТН, 2ТТ и 3ТН, 3ТТ и 3ТН;

• устойчивость к климатическим, механическим и электромагнитным воздействиям;

• возможность передачи данных по радиоканалу, GSM(GPRS), оптоволоконным линиям, ТфОП;

РЕЗИСТОР АР 25-0,5 «Контакт» УХЛ1, выдерживающий неограниченное время воздействия тока небаланса,вследствие чего уменьшается вероятность выхода из строя встроенных предохранителей трансформаторов напряжения при ОЗЗ.

• срок службы 25 лет, гарантия 1 год;

• обязательные высоковольтные испытания ПКУ перед отправкой заказчику.

Только у нас три варианта высоковольтного измерительного модуля (ВВМ):

1. В виде одного металлического блока

2. Из трёх блоков с корпусом из композитных материалов (500х500х830)

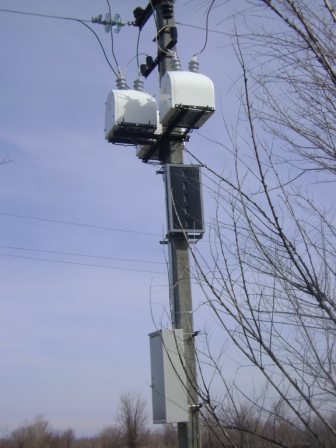

Отличительной особенностью варианта 2 является разделение ВВМ на три отдельных измерительных блока наружного исполнения (БИН), один блок на одну фазу, что имеет ряд преимуществ:

• уменьшается единичная масса изделий (масса одного блока до 70-80кг), что приводит к удобству монтажа и погрузочно-разгрузочных работ, сокращению их стоимости;

• выполнение ВВМ из трёх БИН позволяет оптимально распределить нагрузку на опору (с трёх сторон), увеличить межфазные расстояния, что повышает надёжность эксплуатации ПКУ.

Наиболее перспективным вариантом является БИН с корпусом из композитных материалов:

• не подвержен коррозии,не требуется покраски корпуса в период всего срока эксплуатации ПКУ;

• гарантия на корпус составляет 25 лет;

• Малый вес каждого блока;

• Удобные габариты блоков 500х500х800 мм, т.е. возможность транспортировки и монтажа вручную без использования подъемных механизмов;

• Распределение весовой нагрузки по периметру электрической опоры;

• Подключение к каждому блоку отдельной фазы и большое расстояние между ними многократно уменьшает вероятность межфазного замыкания;

• Удобство обслуживания и ремонта,

• Эргономичный дизайн корпусов. Уменьшение парусности за счет обтекаемых форм
